Kohlenstoffmolekulare Siebe PSA Stickstoffgenerator Industrieanwendung
| Material: | Edelstahl | Name: | PSA-Stickstoffgenerator |
| Purity: | 95%-99.9995% | Sorbent: | Kohlenstoff-Molekularsieb |
| Operate power: | 1KW | Application: | Metallurgie, industriell |
| Capacity: | 5~5000 Nm3/Std | Power feature: | Niedriger Verbrauch |
| Dew point: | -70 | Brand: | PN, |
| Origin: | Suzhou, China | ||
| High Light: | Kohlenstoffmolekulares Sieb PSA-Stickstoffgenerator,Industrie-PSA-Stickstoffgenerator,PSA-Stickstoffgenerator mit Kohlesieb |
||
PSA-Stickstoffgenerator, mit Kohlenstoff-Molekularsieb, industrielle Anwendung
PSA-Stickstoffgenerator, mit Kohlenstoff-Molekularsieb-Adsorbens, industrielle Anwendung
PSA-Stickstoffgenerator Prinzipien:
Der PSA-Stickstoffgenerator verwendet ein Kohlenstoff-Molekularsieb als Adsorbens und produziert Stickstoff nach dem PSA-Prinzip. Unter bestimmtem Druck hat ein Kohlenstoff-Molekularsieb eine unterschiedliche Sauerstoff/Stickstoff-Adsorptionskapazität, d.h. eine viel höhere Sauerstoffadsorptionskapazität als Stickstoffadsorptionskapazität. Die SPS steuert das pneumatische Ventil ein/aus, um die abwechselnde Adsorption und Desorption zweier Türme entsprechend der Druckänderung zu realisieren, die Sauerstoff/Stickstoff-Trennung durchzuführen und Stickstoff mit der gewünschten Reinheit zu produzieren.

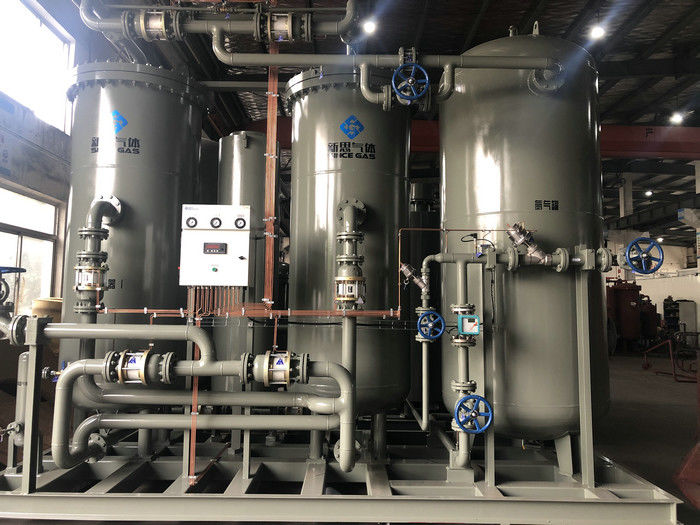

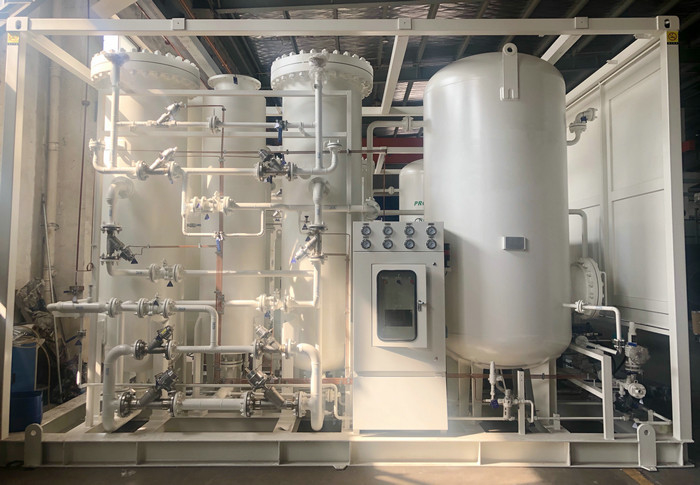

Der PSA-Stickstoffgenerator umfasst einen Luftkompressor, einen Kältetrockner und Filter, den Hauptstickstoffgenerator, einen Luftpufferbehälter und einen Stickstoffpufferbehälter. Bei höherem Stickstoffdruckbedarf wird nach dem Stickstoffgenerator ein vollständig ölfreier Stickstoffkompressor von BROTIE installiert, um den Stickstoffdruck auf den erforderlichen Druck zu erhöhen.
Druckluft wird durch den Lufttrockner und die Filter auf ein bestimmtes Niveau gereinigt, damit der Hauptgenerator arbeiten kann. Ein Luftpuffer sorgt für eine gleichmäßige Versorgung mit Druckluft und reduziert so die Schwankungen des Arbeitsbedarfs für Luftkompressoren. Der Generator produziert Stickstoff mit der PSA-Technologie (Pressure Swing Adsorption), einer bewährten Methode zur Stickstofferzeugung. Stickstoff mit gewünschter Reinheit wird einem Stickstoffpufferbehälter zur gleichmäßigen Versorgung mit Produktgas zugeführt. Der Stickstoff im Pufferbehälter wird bei 6 bar aufrechterhalten. Nach einem vollständig ölfreien Stickstoffkompressor wird der Druck auf den erforderlichen Druck komprimiert. Sie können den Ausgangsdruck mit einem Druckregelventil einstellen, so dass er für Ihren spezifischen Einsatz verwendet werden kann.
Details zum PSA-Stickstoffgenerator
95%-99,9999% Reinheit
3-3000Nm3/Stunde Kapazität
Taupunkt: ≤-40
Luftquellendruck: 0,8-1,0 MPa
Stickstofferzeugungsdruck: 0,1-0,75 MPa
Sauerstoffgehalt: 500 ppm - 3 ppm
Wassergehalt: 5-20 ppm
Material
Kohlenstoffstahl, Edelstahl 304
HINWEIS
Die folgenden Parameter, Zeichnungen und Fotos dienen nur als Referenz. Die endgültigen genauen Produktinformationen werden mit den Angebotspaketen geliefert.
Wenn das CMS mit Sauerstoff gesättigt ist, muss es zur Regeneration für den nächsten Zyklus entspannt werden. Wir verwenden zwei mit CMS gefüllte Türme, um einen kontinuierlichen Stickstoffstrom zu erzeugen.
Während der Druckentlastung wird Stickstoff mit geringerer Reinheit als erforderlich an einen anderen Turm namens Druckausgleich übertragen. Der Druckausgleich trägt zu höherer Effizienz und geringerem Energieverbrauch bei.
Das Know-how in der richtigen Zeit und den richtigen Wegen, den Druck auszugleichen, ist der Schlüssel zu den besten Ergebnissen.
Wenn der Prozess Heißluft annimmt, haben Sauerstoff und Stickstoff unterschiedliche Diffusionsraten und Adsorptionskapazitäten, um Sauerstoff von Stickstoff auf einem Kohlenstoff-Molekularsieb (CMS) zu trennen. Wenn Luft komprimiert wird
auf 0,8 MPa tritt die Luftquelle nach der Reinigung durch den Trocknungs- und Öl-Wasser-Trennungsprozess (Filter) in den Druckwechseladsorptionsturm zur Trennung ein. Sauerstoffmoleküle werden unter Druck in einem Kohlenstoff-Molekularsieb diffundiert und adsorbiert. Nicht adsorbierter Stickstoff wird aus dem Auslass des Adsorptionsturms abgeführt. Sauerstoff wird unter Druckentlastung desorbiert, abgeführt und gespült. Darüber hinaus können Adsorbentien recycelt werden. Paige Marke.
|
Nr. |
Modell |
Kapazität (Nm3/h) |
Reinheit |
Leistung (KW) |
Gesamtgröße (mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Hinweis: Weitere Informationen erhalten Sie von Joshining Energy & Technology Co.,Ltd oder senden Sie uns eine E-Mail direkt |
|||||
